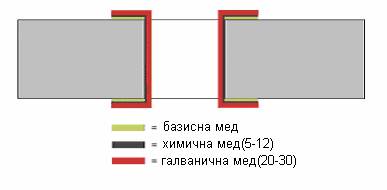

При метализирани печатни платки медното покритие се състой от 3 слоя.
Деиствителното разпределение на дебелините на слоевете зависи от дизаинна на печатната платка.
Минимални писти в зависимост от дебелината на медта:
Всички писти и полета трябва да са на 0,5mm от външния контур.
| Базисна мед | Надграждане галванична + химична мед | Обща мед върху пистите |
|---|---|---|
| 18 μm | 25 - 42 μm | 43 - 60 μm |
| 35 μm | 25 - 42 μm | 60 - 70 μm |
| 70 μm | 25 - 42 μm | 95 - 112 μm |
Деиствителното разпределение на дебелините на слоевете зависи от дизаинна на печатната платка.
Минимални писти в зависимост от дебелината на медта:
| Дебелина на материал (μm) | Крайна дебелина (μm) | Широчина на писта (mill) |
|---|---|---|
| 18 μm | 48 μm | 10 mill |
| 35 μm | 60 μm | 12 mill |
| 70 μm | 100 μm | 14 mill |
Всички писти и полета трябва да са на 0,5mm от външния контур.
